ME106 - Teräsrakenteet 1 - Luento 6

Luento 6: Terässauvan nurjahdus

Ensimmäisellä videolla käydään tarkastellaan nurjahdusta lujuusopin ilmiönä, eikä vielä mennä Eurokoodi 3:n mitoituskaavoihin.

Toisella videolla käsitellään nurjahdusmitoitus Eurokoodi 3:n kaavoilla, ja käydään läpi Eurokoodia noudattava laskuesimerkki.

Kolmannella videolla käsitellään tarkemmin nurjahduspituuden valintaa. Tutustutaan myös kehien sivusiirtyvyyteen, ja opitaan tunnistamaan tilanteet, joissa Eurokoodin yksinkertaiset kaavat eivät ole voimassa.

BONUS: Vinkkejä harjoitustyöhön

Luennon lopussa on osio, jossa neuvotaan harjoitustyön tekemisessä - katso, jos olet jäänyt työn kanssa jumiin!

Harjoitustehtävä 1

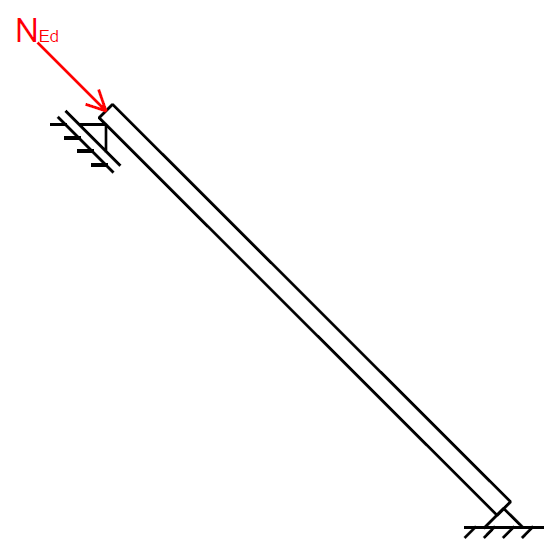

Kuvan sauvan pituus on 3,1 m ja profiili CFRHS 100x100x5. Sauva on terästä S420MH, ja siihen kohdistuu keskeisesti puristava kuorman suunnitteluarvo NEd = 300 kN. Laske sauvan nurjahudskestävyys. Kestääkö se annetun kuorman? Kylmämuovattujen RHS-putkien poikkileikkausarvoja voi etsiä valmistajien taulukoista, kuten vaikkapa SSAB:n Rakenneputket -käsikirjasta.

Malliratkaisu

Harjoitustehtävä 2

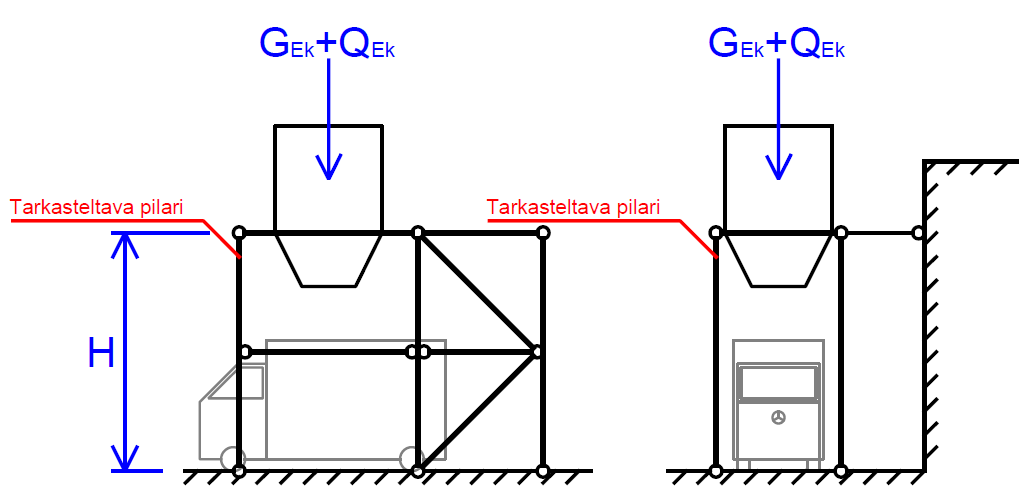

Kuvan säiliö on teräsrunkoisen jalustan päällä. Säiliön omapaino on GEk = 800 kN ja hyötykuorma QEk = 1600 kN. Jalustan korkeus H = 8,0 m. Tarkastellaan jalustan nurkkapilaria HEB 180 (S355J2), jonka voi (tässä harjoitustehtävässä) olettaa keskeisesti puristetuksi. Miten päin HEB-pilari kannattaa sijoittaa? Ota huomioon nurjahdustuennan vaikutus kestävyyteen. Mikä on pilarin nurjahduskestävyys näin sijoitettuna? Kestääkö se annetut kuormat?

Malliratkaisu
