ME208 - Teräsrakenteet 2 - Luento 8

Luento 8A: Lommahdus 2 - Poikkileikkausluokka 4

Jatkamme viime viikolla aloitettua lommahdukselle alttiiden teräsrakenteiden aihealuetta. Ensimmäisellä videolla tutustutaan poikkileikkausluokka 4:n teräsrakenteisiin yleisellä tasolla.

Toisella videolla käydään läpi esimerkkilaskelma poikkileikkausluokan 4:n tehollisten poikkileikkaussuureitten määrittämisestä.

Luento 8B: Hitsatut profiilit ja kylmämuovatut profiilit

Luennon toisella puolikkaalla tutustutaan kahdenlaisiin käytännön sovellutuksiin, joissa lommahdusasiat usein joudutaan ottamaan huomioon. Ensimmäinen video koskee hitsattuja profiileja, jotka ovat (joskus ohuistakin) teräslevyistä hitsaamalla koottuja palkkeja, pilareita ja muita rakenneosia.

Toinen video koskee kylmämuovatutuja ohutlevyrakenteita, kuten kantavia profiilipellejä ja kevytorsia.

Harjoitustehtävä 1

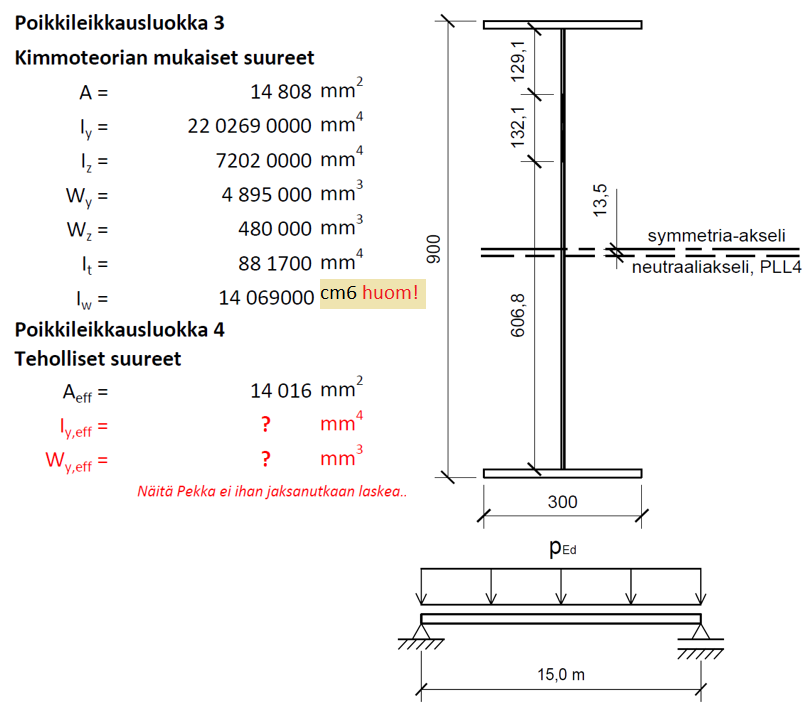

Pekka on määrittänyt iteroimalla kuvan WI 900-6-16x300-palkille tehollisen poikkileikkauksen poikkileikkausluokka 4:ssä, ja saanut taulukossa näkyvät poikkileikkaussuureet, mutta tehtävän ratkaisu on jäänyt kesken. Auta Pekkaa laskemalla tehtävä loppuun. Laske palkin kiepahduskestävyys kuvan tilanteessa, kun kuorma pEd = 20 kN/m vaikuttaa palkin ylälaipan päällä, liitokset vastaavat haarukkalaakerointia ja palkin puolivälissä on kiepahdustuki siten, että Lcr,LTB = ½ L. Määritä laskelmiasi varten Pekalta puuttumaan jääneet poikkileikkausluokka 4:n suureet. Voit olettaa Pekan laskelmat oikeiksi, niitä ei tarvitse tarkistaa. Kaikki teräsosat S355J2.

Malliratkaisu
