TE241 - Sivusiirtyvän teräsrungon jäykistys

Tällä luennolla perehdytään sivusiirtyviin teräsrunkoihin, ja sivusiirtyvän kehän jäykistykseen.

Ensimmäinen video on johdanto sivusiirtyviin teräsrakenteisiin.

Toisella videolla kerrataan mekaniikasta tuttu αcr käsite, ja opitaan standardin täsmälliseen αcr:n raja-arvoon perustuva erottelu sivusiirtyvän ja sivusiirtymättömän kehän välillä. Opitaan, mitä kaikkea rakenteen kokonaistarkasteluun oikeastaan kuuluu, ja miten kaikki nämä asiat otetaan huomioon uuden eurokoodiluonnoksen menetelmissä M0...M5 ja EM.

Kirjaudu sisään nähdäksesi videoluennon.

Harjoitustehtävä 1

tutorial picture

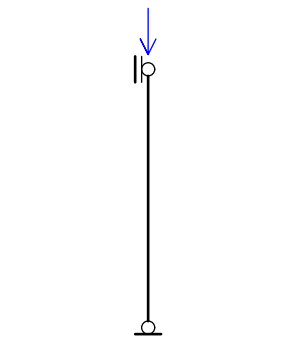

Laske 3,0 metriä pitkän CFRHS 100x100x4 –putken (S355J2H) alimpaan nurjahdusmuotoon liittyvä αcr-kerroin, jos putken päähän kohdistuu puristus NEd = 100 kN.

Tarkastusautomaatti

Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

Malliratkaisu

Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.

Harjoitustehtävä 2

tutorial picture

Tutki, onko kuvan hallin poikkikehä sivusiirtyvä. Riittää, kun tarkistat kuormitusyhdistelmän ULS1, jossa tuuli on määräävä ja lumikuorma pinennetty arvolla ψ0 = 0,7.

Hallin leveys on 12m, korkeus 7m, tuulikuorman resultantti QEk.tuuli = 15 kN, katon paino 6 kN/m ja lumikuorma 12 kN/m.

Kaverisi Pekka on laskenut kuormitustapausten 1.kertaluvun voimasuureet elementtimenetelmällä sinulle valmiiksi, joten sinun ei tarvitse ratkaista niitä itse. Laske αcr eurokoodin likimääräisellä kaavalla, sillä sitä Pekka ei osannut laskea ominaisarvoratkaisijalla.

Pekan 1.kertaluvun teorialla laskemia karakteristisia arvoja eri kuormitustapauksille:

Tuulikuormasta johtuvia voimasuureita:

  • NEk,tuuli = 8,13 kN
  • MEk,tuuli = 48,75 kNm
  • δEk,tuuli = 101,6 mm
    • Lumikuormasta johtuvia voimasuureita:
  • NEk,lumi = 72,00 kN
  • MEk,lumi = 49,66 kNm
  • δEk,lumi = 0 mm
    • Katon painosta johtuvia voimasuureita:
  • NEk,G = 36,00 kN
  • MEk,G = 49,66 kNm
  • δEk,G = 0 mm
    • Hyötykuormien lisävaakavoimasta:
  • NEk,φ,Q = 0,265 kN
  • MEk,φ,Q = 1,590 kNm
  • δEk,φ,Q = 3,313 mm
    • Rakenten painon lisävaakavoimasta:
  • NEk,φ,G = 0,132 kN
  • MEk,φ,G = 0,795 kNm
  • δEk,φ,G = 1,657 mm

    • Tarkastusautomaatti

    Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

    Malliratkaisu

    Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.
