TE313 - Toiminnallinen palosuunnittelu ja kehittyneet laskentamallit

Tällä luennolla aiheena on toiminnallinen palosuunnittelu - entä jos teräsrakenteen palomitoitus ei perustukaan rakennusten paloluokkiin P1..P3 ja standardipalon mukaisiin R-luokkiin?

Ensimmäisellä videolla tutustutaan toiminnalliseen palosuunnitteluun yleensä.

Toisella videolla syvennytään hieman lisää toiminnallisen suunnittelun menetelmiin - uhkakuviin, mitoituspaloihin ja laskennallisiin palomalleihin.

Kolmannella videolla tarkastellaan toiminnallista palosuunnittelua nimenomaan teräsrakenteen palomitoituksen näkökulmasta - toiminnallsen palosuunnittelun kokonaisuuteenhan kuuluu paljon muutakin.

Neljännellä videolla paljastan eräitä salaisuuksia liittyen siihen, miten yksinkertaista teräsrakenteen toiminnallinen palosuunnittelu yksinkertaisimmillaan voi olla.

Harjoitustehtävä 1

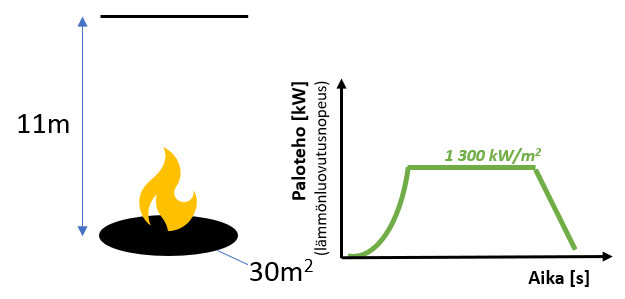

Suuresta prosessilaitteesta on lirahtanut teollisuusrakennuksen lattialle n. 300 litraa öljyä, joka on levinnyt 30 m2 alueelle ja päässyt kerrassaan onnettoman tapahtumaketun seurauksena syttymään tuleen. Tila on onneksi hyvin tuulettuva – palokaasut pääsevät poistumaan rakennuksesta eikä lieskahdusvaaraa ole. Laske EN1991-1-2 liitteestä C löytyvällä Heskestadin palopatsasmallilla palopatsaan lämpötila 11 m öljylammikon yläpuolella olevien kattopalkkien korkeudella. Öljyn palotehona voit tässä tapauksessa käyttää arvoa 1300 kW/m2.

Malliratkaisu

HUPSIS: Tästä malliratkaisusta on löytynyt virhe:
