Laske, kestääkö kuvan pilari siihen kohdistuvat kuormat seuraamusluokassa CC2. Muista tarkistaa myös minimi- ja maksimiraudoitusehdot sekä sopiva hakaväli.

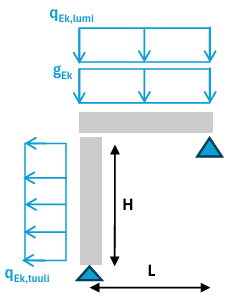

Pilarin korkeus on H = 3,8 m ja poikkileikkaus 180x180 mm. Pilariin tukeutuvan palkin jänneväli 8 m ja poikkileikkaus 180x280 mm. Kattolaatasta kohdistuu palkkiin 5 metrin kuormitusleveydeltä lumikuorma q_Ek,lumi = 1,9 kN/m² sekä kattolaatan paino g_Ek,laatta = 5,5 kN/m². Pilariin kohdistuu 5 metrin kuormitusleveydeltä seinän tuulikuorma q_Ek,tuuli = 0,75 kN/m².

Kaikissa piinnoissa on raudoitus 4ø12. Betonilaatu on C30/37 ja raudoitus B500B. Betonipeite on c_nom = 30 mm, hakateräkset 6 mm. Virumisastetta ei tarvitse tällä kertaa laskea itse, vaan voit käyttää arvoa φ_ef = 2,0.

Käytä nimellisjäykkyyden menetelmää (sitä malliratkaisu käyttää). Anna tarkistusautomaatille vastaukseksi pahimman kuormitusyhdistelmän Mörkö-käyttöaste U_mörkö prosentteina (kokonaisluku väliltä 0-100).

Tarkastusautomaatti

Laske kevyin mahdollinen pääraudoitus kuvan pilarille.

Kirjoita laskut mitoitustehtävän muotoon, ja käytä nurjahdustarkasteluun nimellisen kaarevuuden menetelmää. Muista tarkistaa myös minimi- ja maksimiraudoitusehdot sekä sopiva hakaväli.

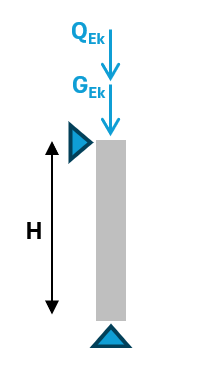

Pilarin korkeus on H = 8,4 m, pilarin yläpäähän kohdistuu keskeisesti A-luokan hyötykuorma Q_Ek = 800 kN sekä yläpuolisten rakenteiden paino G_Ek = 1 200 kN.

Poikkileikkaus on 380x380 mm, betonipeite on c_nom = 35 mm, hakateräkset 6 mm, betonilaatu C40/50 ja raudoitus B500B. Virumisastetta ei tarvitse tällä kertaa laskea itse, vaan voit käyttää arvoa φ_ef = 1,06.

Anna tarkistusautomaatille vastaukseksi valitsemasi pääterästen raudoitussuhde ω prosentteina (kokonaisluku väliltä 0-100).

Tarkastusautomaatti
