TE231 - Yksinkertaisten teräsrakenteiden jäykistys

Tämä on ensimmäinen neljästä teräsrakenteiden jäykistystä koskevasta Mörkö Learning -luennosta. Tämän ensimmäisen luennon aiheena on yksinkertaisten teräsrakenteiden jäykistys, mikä tarkoittaa oikeastaan teräsrungon jäykistämistä sivusiirtymättömäksi, jotta muu suunnittelu pysyisi yksinkertaisena. Muita jäykistysaiheita kästiellään kolmella seuraavalla luentokerralla.

Ensimmäinen video on johdanto rungon jäykistykseen.

Toisella videolla opetellaan laskemaan tärkeimmät jäykistysjärjestelmään kohdistuvat vaakavoimat: pilarien alkuvinoudesta johtuva lisävaakavoima, sekä tuulikuorma voimakerroinmenetelmällä.

Kirjaudu sisään nähdäksesi videoluennon.

Kolmannella videolla kerrataan statiikaa, ja pohditaan vaakavoimien jakaantumista jäkistysjärjestelmän sisällä. Lasketaan kaksi laskuesimerkkiä tähän liittyen.

Kirjaudu sisään nähdäksesi videoluennon.

Harjoitustehtävä 1

tutorial picture

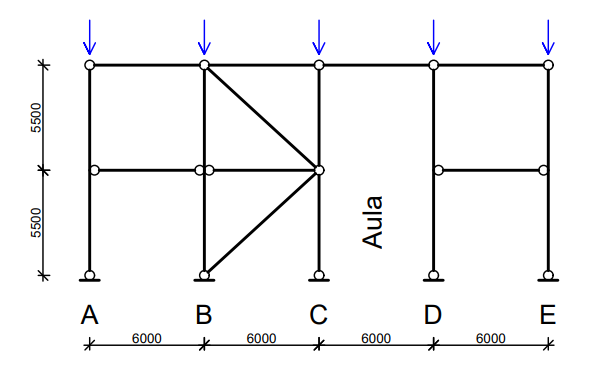

Kuvassa on leikkaus ostoskeskuksen teräsrungosta. Mikä on kuvan pilarin A nurjahduspituus kuvan tasossa? Entä pilarin D nurjahduspituus?

Tarkastusautomaatti

Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

Malliratkaisu

Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.

Harjoitustehtävä 2

tutorial picture

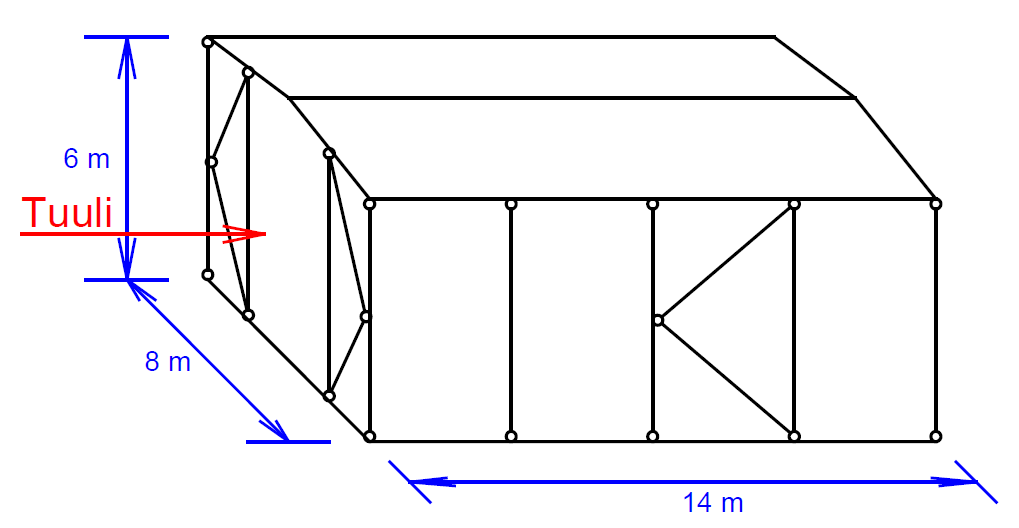

Tee kuvan rakennukselle seuraavat jäykistyslaskelmiin liittyvät tarkastelut:

1) Laske nuolen suuntaisen tuulikuorman suuruus voimakerroinmenetelmällä maastoluokassa II, ja ratkaise pitkän sivun siteiden yläpäihin kohdistuvat vaakavoimat.

2) Laske pitkän sivun pilareitten alkuvinoudesta aiheutuva lisävakavoima siteiden yläpäiden tasossa. Jokaiseen pilariin kohdistuu rakenteiden painosta NEk,G = 20 kN ja lumikuormasta NEk,Q = 30 kN.

3) Laske pitkän sivun siteisiin kohdistuvat voimat tuulesta ja lisävaakavoimista murtorajatilan kuormitusyhdistelmässä, jossa tuuli on määräävä. Valitse esim. Rakenneputket -käsikirjan liitteen 11.2 taulukoista sopiva profiili (tai valitse muu sideprofiili ja laske sille nurjahduskestävyys). Käyttörajatilaa (siirtymät) ei tarvitse tällä kertaa tarkistaa.

Tarkastusautomaatti

Kirjaudu sisään ja varaa lisenssi käyttääksesi tarkistusautomaattia.

Malliratkaisu

Kirjaudu sisään ja varaa lisenssi nähdäksesi malliratkaisun.
